一、概述：

    Q41F46系列襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。

    Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

二、工作原理：

    Q41F46系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，方便，使用范圍廣等優點。

三、設計特點：

    球閥基本系列為Q41F46型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

    1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；

    2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

    3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；

    4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊擔壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

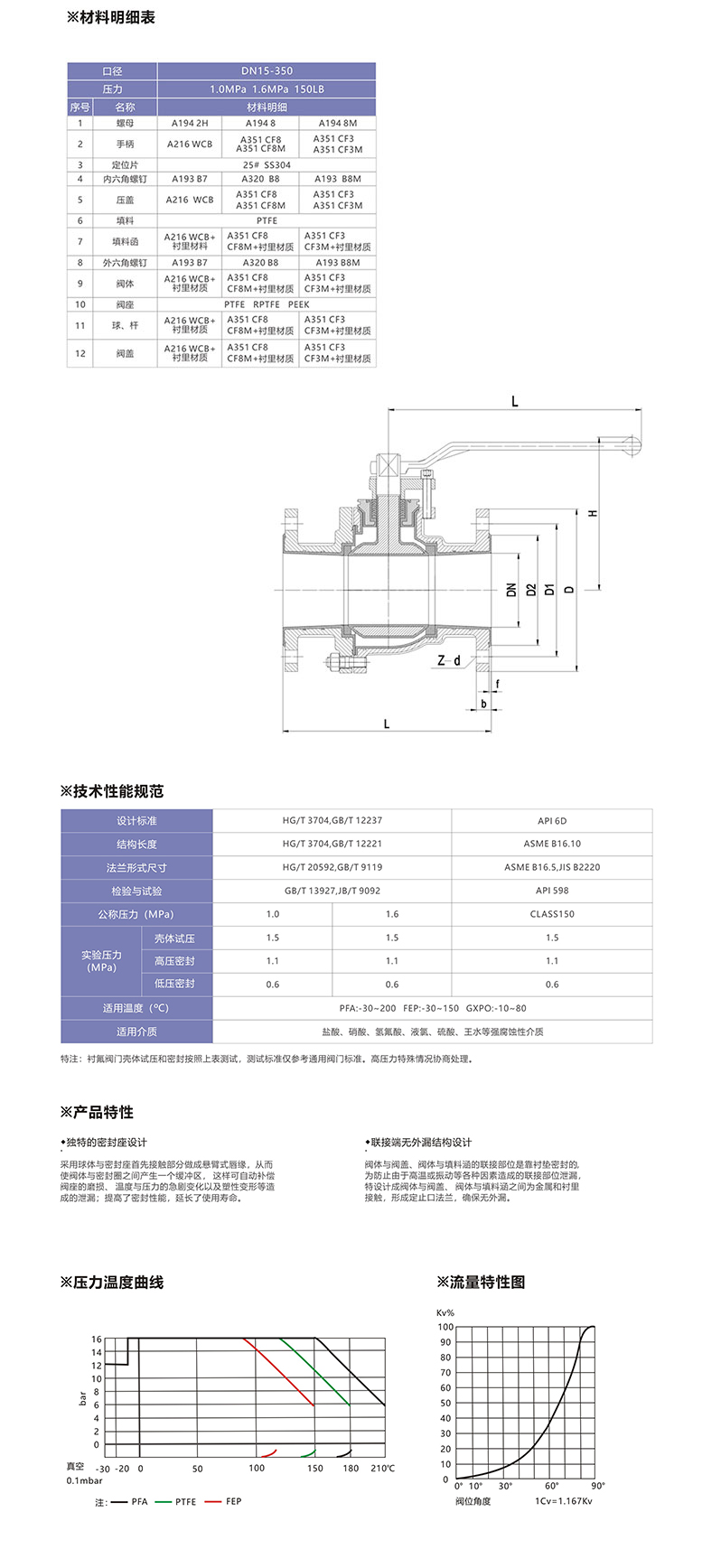

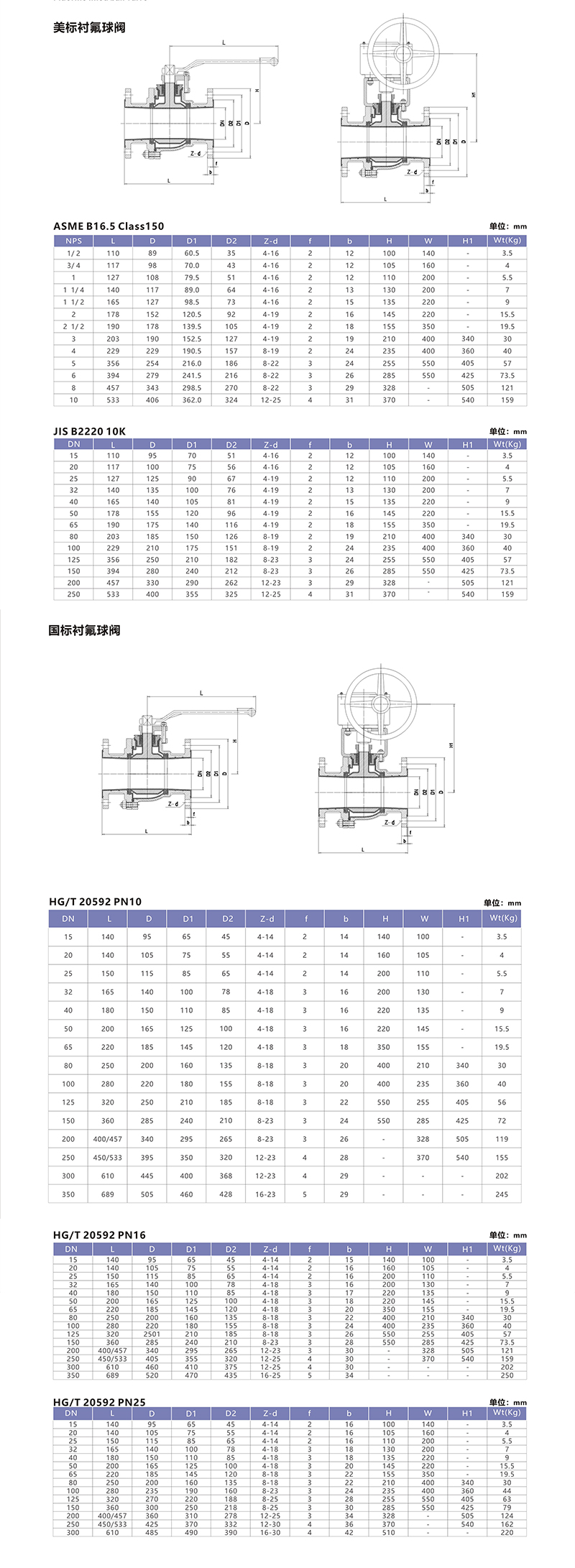

四、基本參數：

設計規范：遵循GB 12237，API 608，API 6D

驅動方式：手動、蝸輪傳動、氣動、電動。

公稱壓力：PN1.0～2.5(MPa)

公稱通徑：DN15～350mm

五、用途：

本產品是為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門最理想的選擇。

適用溫度-20-120
