襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。近年來作為歷史上最早被人們采用的閥門之一，不但沒有襯球閥等形式的閥門所代替，反而在市場上呈現越來越火爆的趨勢。旋塞閥多用于截斷介質流動，也可進行介質分配(三通旋塞閥)。本產品廣泛適用于除“熔融堿金屬和元素氟”外的任何腐蝕性介質，在化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電'、環境保證等行業得到廣泛的運用。

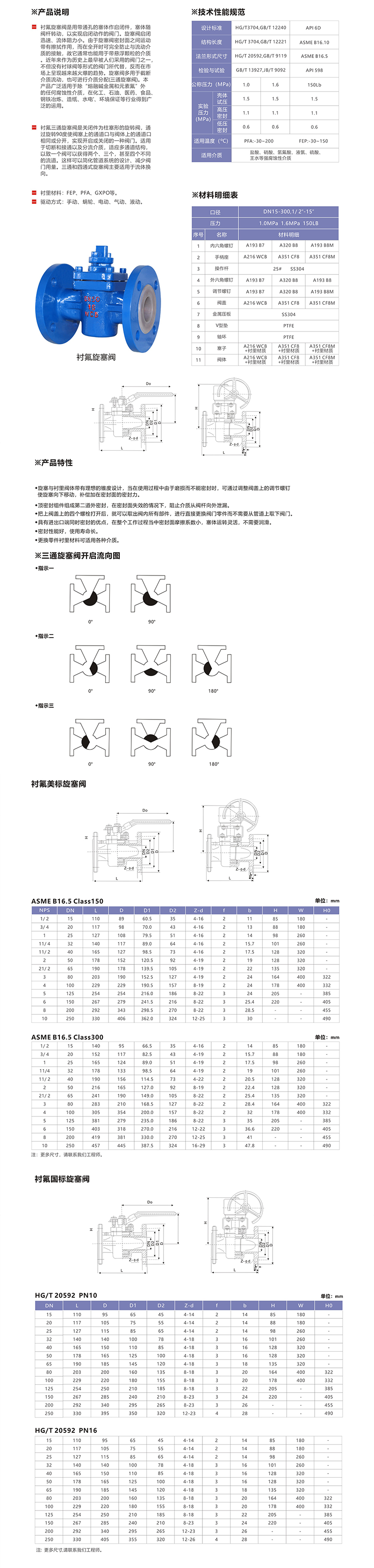

產品名稱：襯氟旋塞閥
型號：X43F46-16C等
規格：DN15~250
產品簡介：襯氟旋塞閥是用帶通孔的旋塞做為啟閉件，通過旋塞的旋動實現關閉的閥門，具有密封性能好，使用壽命長，具有進出端同時密封的優點。
結構特點：
1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。
2、雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3、塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。
4、整個密封過程可近似認為與管道內壓力無關。
5、PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。
技術標準 | |
設計和制造 | GB/T12240 |
結構長度 | GB12221、HG/T3704-2003 ASME B16.10 |
法蘭尺寸 | Gb/T9113.1、ANSI B16.5a |
結構形式 | 直通、L型三通、T型三通 |
驅動方式 | 手動、氣動、電動 |
公稱壓力 | 0.6，1.0、1.6、2.5Mpa Class 150 |
壓力試驗 | GB/T13927-92API598 |
主要零部件材料表：
零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
QT | C | P | R | PL | RL | |
閥體、閥蓋、閥瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
內襯材料 | FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE（超高分子量乙烯） | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
